Вплавляемые гайки, втулки и вставки

Вплавляемые резьбовые вставки, так же как и ультразвуковые вставки предназначены для установки после формования в термопластичные материалы. Вварные гайки, изготовленные из высококачественной латуни достаточно прочны для самых сложных сред и достаточно универсальны для удовлетворения потребностей любого применения.

Вплавляемые втулки для пластика и втулки для монтажа ультразвуком имеют одинаковую конструкцию и взаимозаменяемы. Оба вида могут быть установлены либо с помощью ультразвукового сигнала, либо с помощью нагревательного устройства, а также имеют накаты и пазы, разработанные для оптимального крутящего момента и сопротивления выталкиванию.

Вварные гайки и втулки обеспечивают превосходную устойчивость к проворачиванию и выталкиванию, а также пригодны для более тонких стенок корпуса детали. Вставки для пластика с фланцем (бортиком) идеально подходят для электрических соединений или для дополнительного сопротивления выталкиванию в обратной установке.

Латунные ввариваемые вставки предназначены для уменьшения времени монтажа, особенно при производстве, при сохранении характеристик готовой детали.
Отличных эксплуатационных характеристик можно добиться с помощью термо-ультразвуковых вставок при условии, что они используются в отверстии правильного размера с достаточной толщиной стенки вокруг вставки и установлены таким образом, чтобы обеспечить надлежащее расплавление пластика для заполнения пустот во вставке.

Резьбовые вставки для вплавки в пластик при помощи нагрева устанавливаются в заранее подготовленные отверстия. Отверстия для вплавляемых втулок должны иметь меньший диаметр, чем сама втулка. При этом форма вставки и отверстия должны совпадать. То есть для прямых резьбовых втулок подготавливается прямое посадочное место. Если посадочное место сужено, то и вставку нужно выбирать конусовидную.

Стандартные вварные и ультразвуковые вставки от Z-LOK включают:
серию с аббревиатурой А, B, C, D, E и любые другие нестандартные втулки для пластика под заказ.

Z-LOK предлагает несколько типов термо и ультразвуковых вставок, доступных в длинном и коротком вариантах для каждого размера резьбы. Длинные вплавляемые гайки обеспечивают максимальную прочность на скручивание и выдергивание, в то время как короткие вплавляемые гайки подходят для менее строгих требований при меньшей стоимости и сокращении времени установки. Некоторые вварные втулки для пластика доступны с бортиком (фланцем) или без него. Бортик обеспечивает опорную поверхность для сопрягаемого элемента, что также предотвращает выталкивание (или, при использовании в обратном направлении, может предотвратить выдергивание). Однако добавление фланца приводит к дополнительным затратам, поскольку для ее изготовления требуется сырье большего диаметра. Некоторые вставки вплавляемые в пластик симметричны, что устраняет необходимость ориентации вставки перед установкой.

Вплавляемые гайки из этого раздела можно разделить на две условные категории:

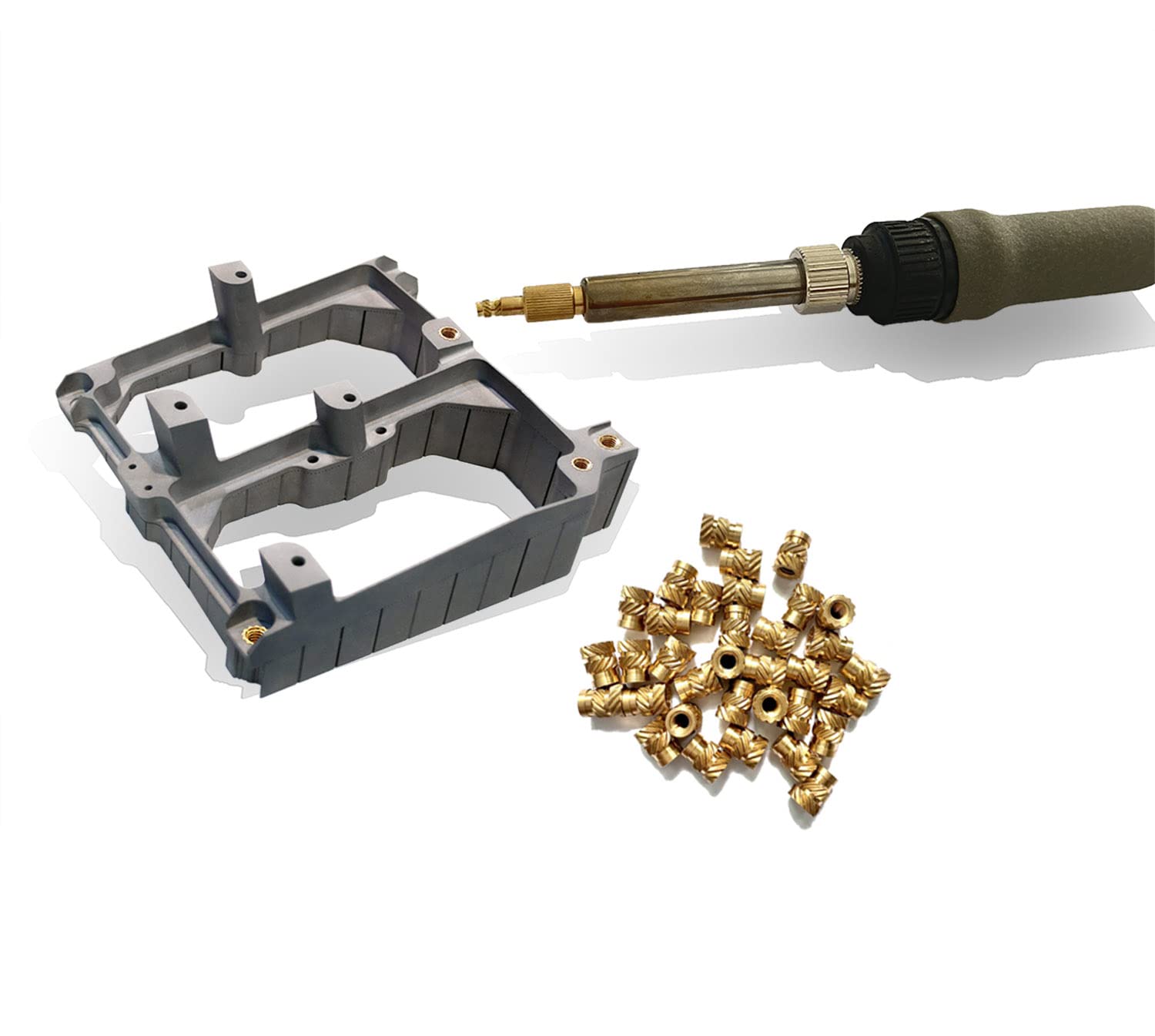

• Вставки для вварки горячим инструментом – установка посредством тепла.
• Вставки для ультразвуковой вварки.

Такие втулки для вварки в пластик требуют применения специального инструмента, который сможет обеспечить нужную температуру нагрева или звуковой вибрации.

Вплавляемые резьбовые втулки применяются в автомобилестроении, электронной промышленности, судостроении и многих других сферах. Везде, где требуется максимальный крутящий момент и важен внешний вид изделия. Важным преимуществом этих вставок является то, что их установка не вызывает внутренних напряжений в пластике. Риск повреждения изделия при установке резьбовой втулки сводится к минимуму.
